Электромагнитные блокировки ЭМБ

Назначение:



ЭМБ предназначены для предотвращения ошибочных действий на оборудовании оперативным персоналом.



 Применение:



• заземлители сборных шин ячеек КРУ/КСО
• выкатные элементы ячеек КРУ
• всевозможные двери КРУ/КСО



 Устройство и принцип действия:

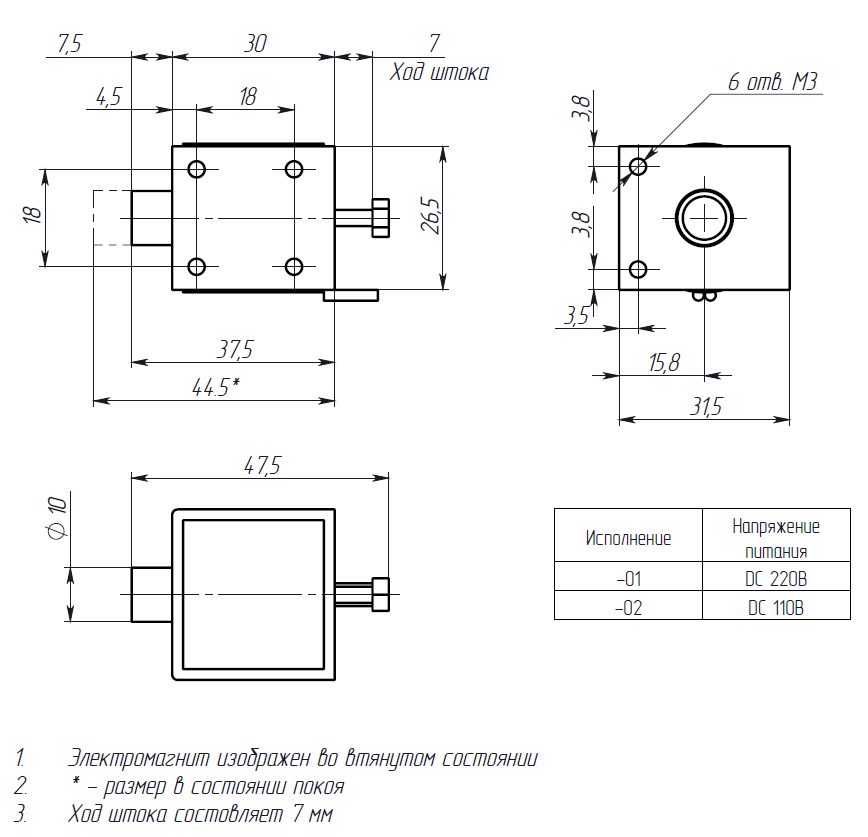

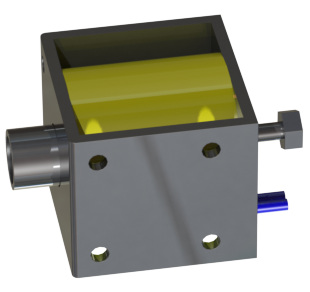

Блокировка представляет собой электромагнит, с усиленным стальным сердечником диаметром 10 мм, который является рабочим штоком блокировки. При подаче напряжения на катушку шток втягивается, ход штока составляет 7 мм.



Пример применения ЭМБ в ячейке ТН для блокировки заземлителя сборных шин секции приведен ниже.

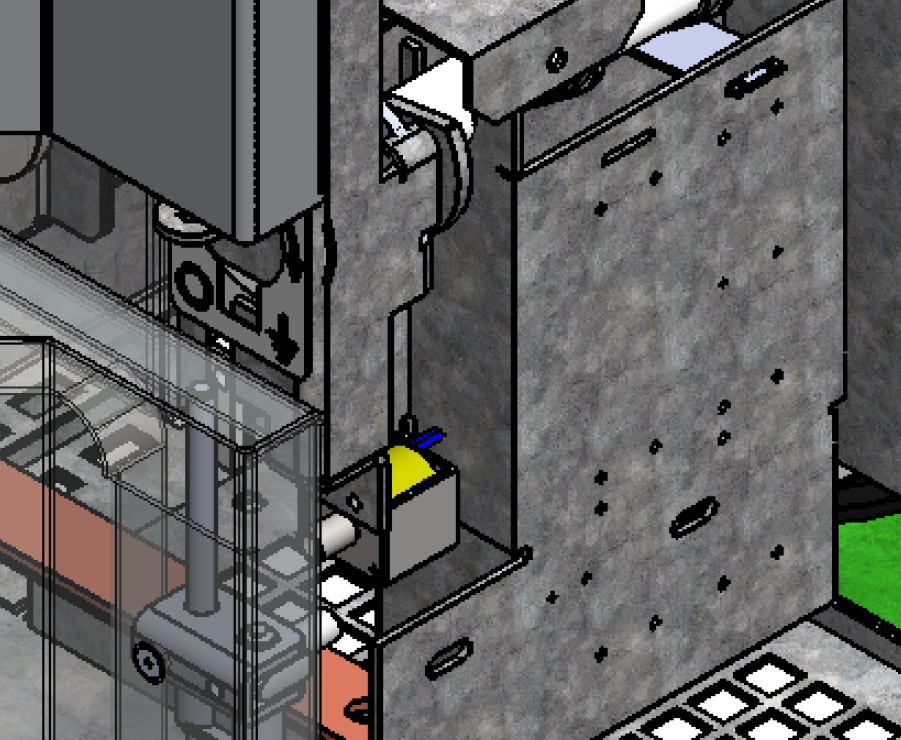

Приведен пример установки ЭМБ для блокировки шторки доступа к заземлителю С.Ш. секции в ячейке ТН.
