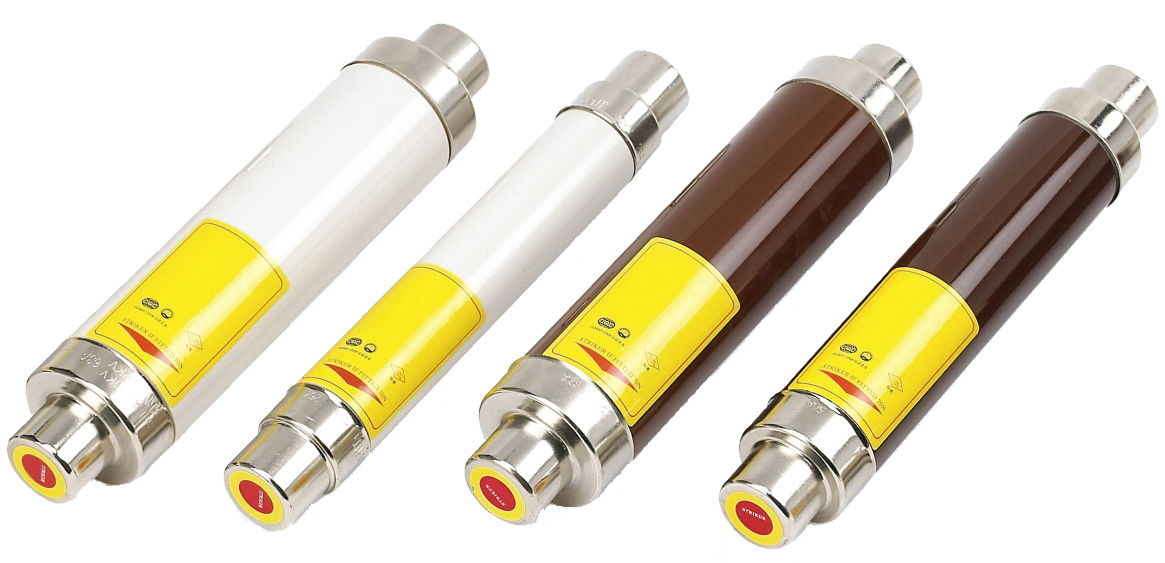

Высоковольтные предохранители для защиты силового трансформатора XRNT12-24 кВ

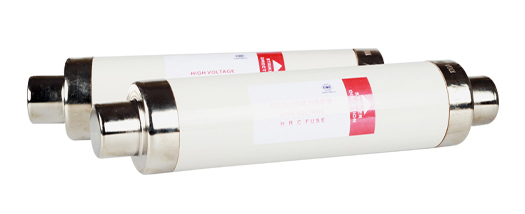

Предохранители серии XRNT — это высоковольтные предохранители, разработанные для защиты электрооборудования в сетях переменного тока (AC) с напряжением от 7,2 до 40,5 кВ. Они широко используются в промышленных и энергетических системах для защиты трансформаторов, двигателей, распределительных устройств и другого оборудо-вания от перегрузок и коротких замыканий.

Корпус предохранителя выполнен из прочных материалов (термостойкой керамики или эпоксидного стекла). Внутри размещена плавкая вставка из металлической проволоки с точно рассчитанной время-токовой характеристикой, что обеспечивает селективность защиты. Она герметично запечатана в трубку предохранителя, заполненную химически обработанным чистым кварцевым песком, гасящим дугу при срабатывании. С торца предохранителя имеется боек, который в случае срабатывания выстреливает с заданной силой.

Технические характеристики

Название модели	Международное наименование	Номинальное напряжение (кВ)	Номинальный ток (А)	Размеры,⌀D х L (мм)	Вес, кг	Номинальный ток отключения (кА)
XRNT-12	SDLDJ	12	2, 3.15, 6.3, 10, 16, 20, 25, 31.5, 40, 50	51х292	1,47	31,5
	SFLDJ	12	50, 63, 71, 80	66х292	2,15
	SKLDJ	12	100, 125	76х292	3,15
	SQLDJ	12	160, 200	88х292	4,15
	SQMDJ	12	224, 250, 315	88х442	5,40
XRNT-24	SDMDJ	24	6.3, 10, 16, 20, 25, 31.5	51х442	2,70	31,5
	SFMDJ	24	40, 50, 63, 71, 80	76х442	4,50
	SQMDJ	24	100, 125	88х442	5,40

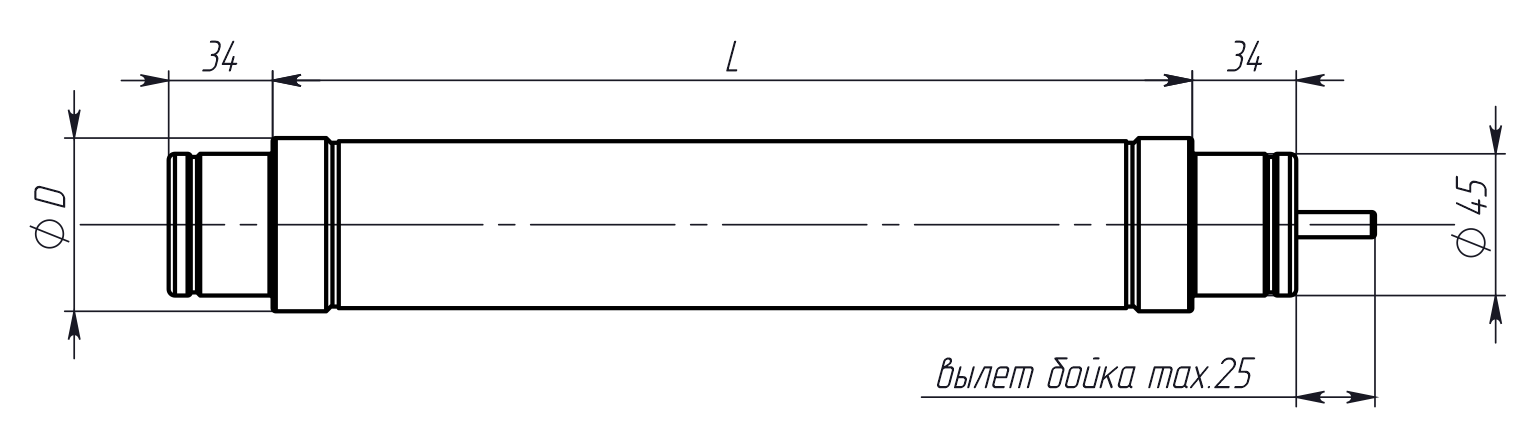

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

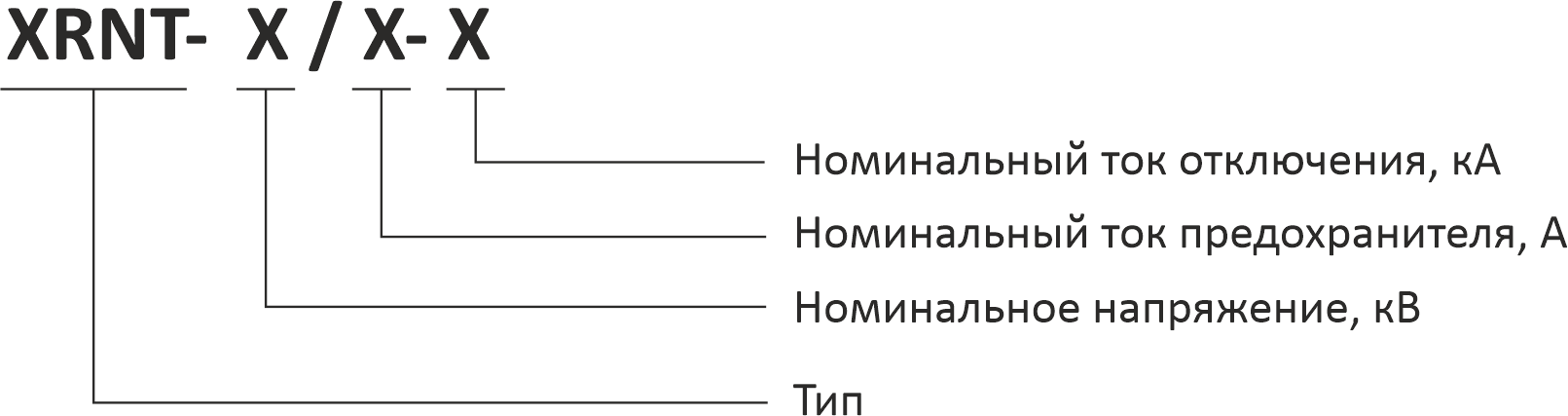

Структура условного обозначения

Продукт соответствует международным стандартам:

ГОСТ 2213-79 (Предохранители переменного тока)
МЭК 60282-1 (Высоковольтные предохранители)
IEEE C37.40-2003 (Стандарты для предохранителей в энергосистемах).

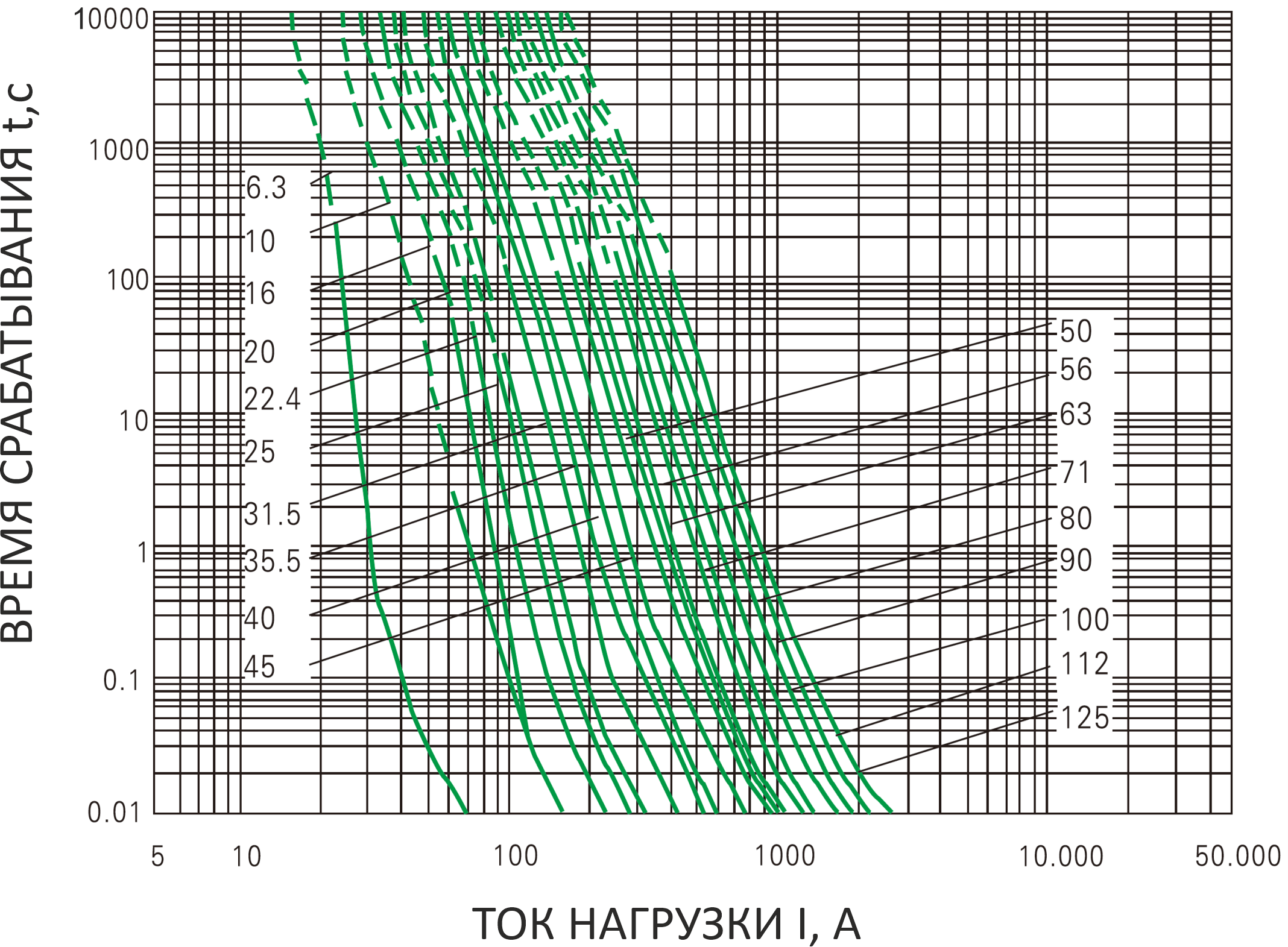

Время-токовые характеристики предохранителей
