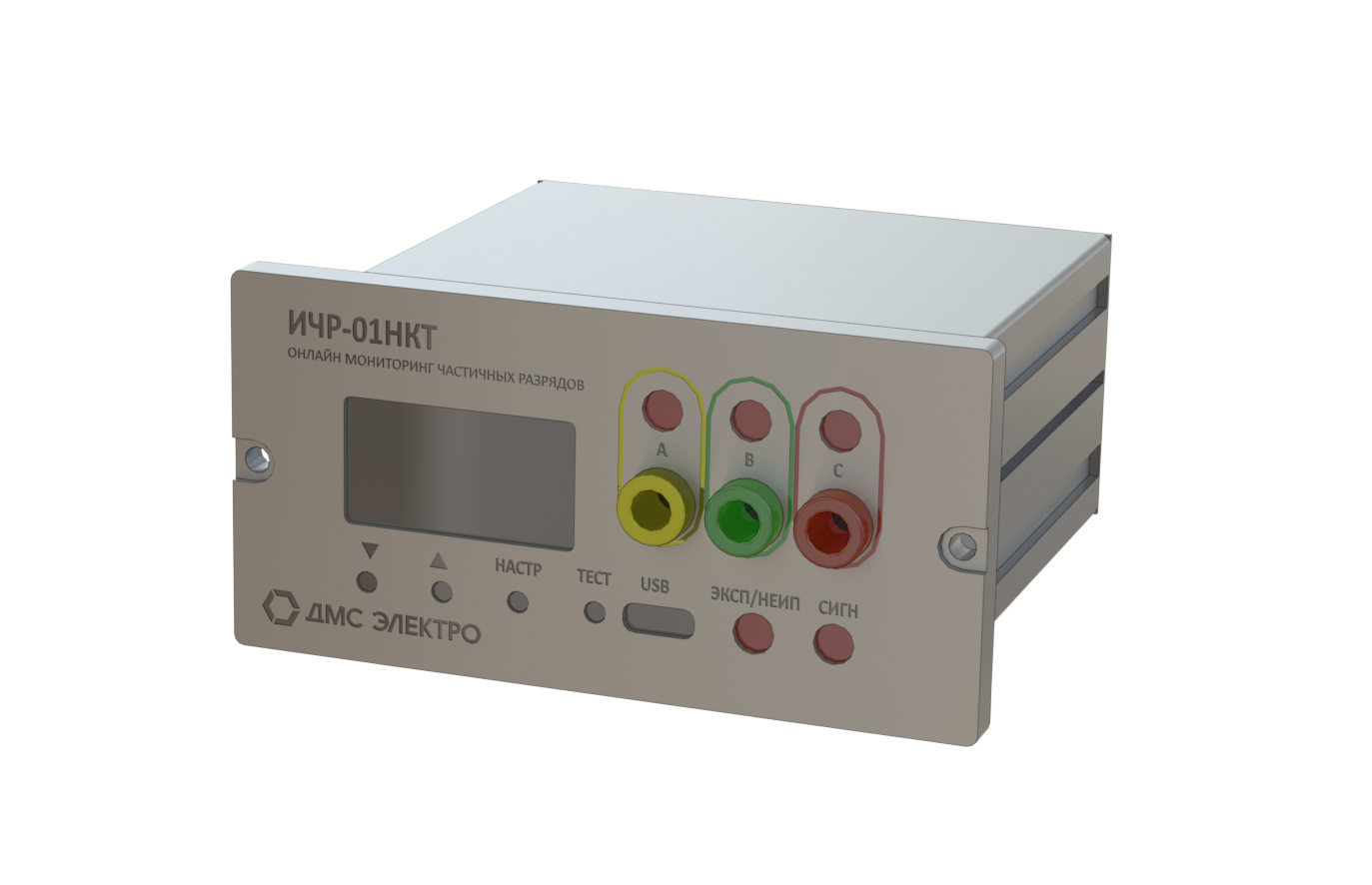

Индикатор частичных разрядов с функциями контроля напряжения, токов КЗ и температуры кабеля ИЧР-01НКТ



   Индикатор частичных разрядов ИЧР-01НКТ представляет собой систему онлайн-мониторинга, предназначенную для обнаружения, анализа и непрерывного отслеживания сигналов частичных разрядов, а также повышения температуры кабеля. Устройство использует технологию детектирования частичных разрядов методом импульсного тока, обеспечивающую повышенную чувствительность и комплексный контроль различных типов разрядов в распределительном оборудовании.



   Кроме того, система интегрирует следующие функции:



           - Контроль температуры кабеля;

           - Индикация наличия высокого напряжения;

           - Индикация токов короткого замыкания.



   Устройство объединяет функции измерения, анализа и диагностики с помощью цифрового OLED-дисплея, что позволяет операторам оценивать состояние изоляции коммутационного оборудования, сокращать эксплуатационные расходы и затраты на техническое обслуживание, а также своевременно выявлять и устранять скрытые дефекты изоляции, повышая надежность работы распределительных систем.



ИЧР-01НКТ оснащен:



        - Индикатором ТКЗ с функционалом измерения температуры;

        - Модулем детектирования частичных разрядов методом импульсного тока;

        - Возможностью передачи данных о температуре и частичных разрядах в DTU (DataTransferUnit) для дальнейшего анализа.

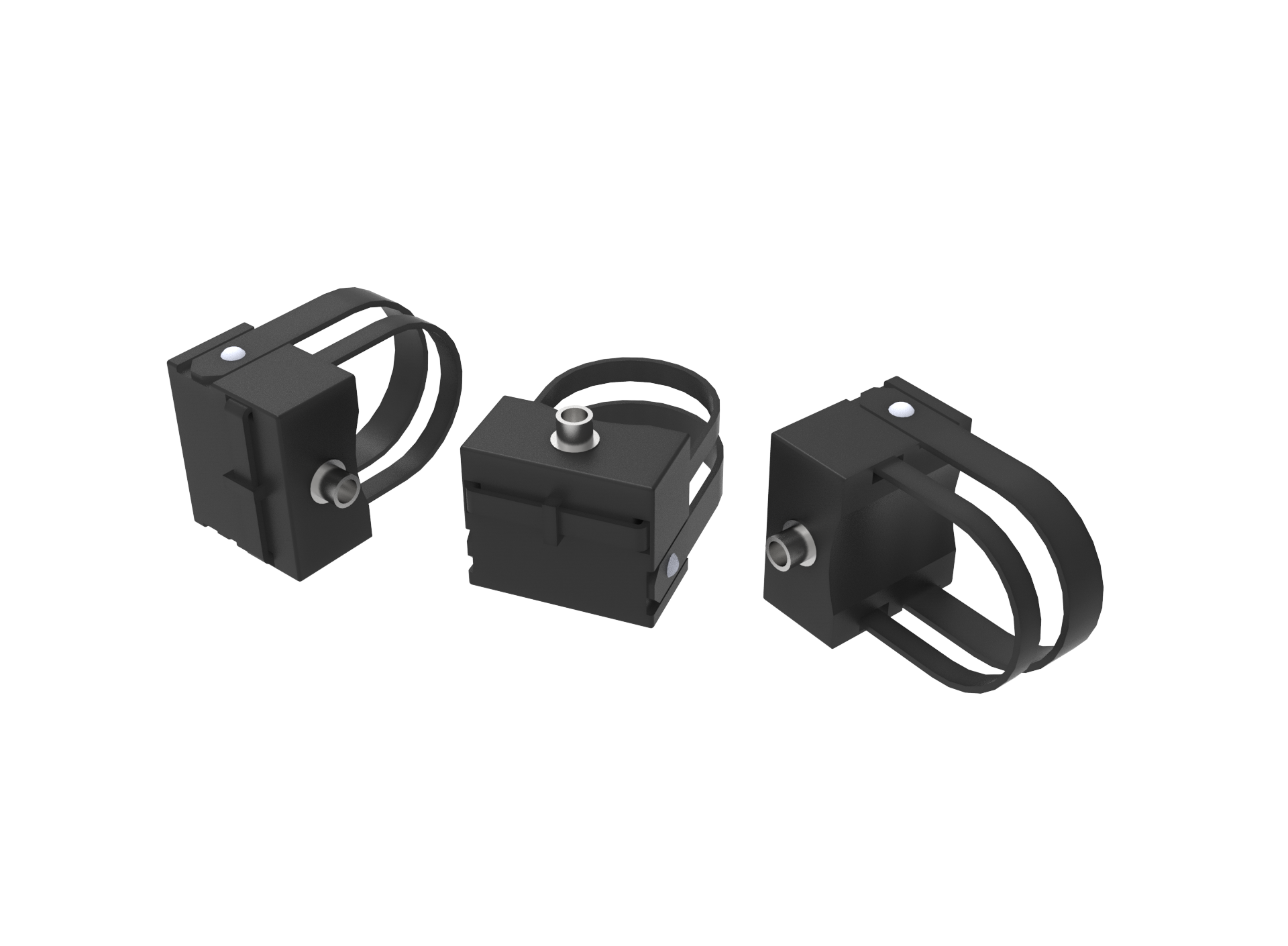

   Устройство состоит из индикаторного блока – регистратора и трех электронных датчиков тока и температуры.

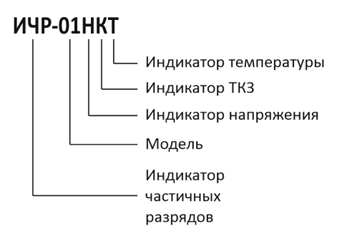

Структура условного обозначения

Технические характеристики



Основные параметры

Напряжение питания	220В AC/DC или 24-70В DC постоянного тока
Степень защиты	IP54, выполнен в металлическом корпусе
Операционная среда	20℃～65℃ ≤90%RH
Среда хранения	-30℃～70℃ ≤95%RH
Габаритные размеры	106×53×102 мм
Дисплей	1,3-дюймовый одноцветный OLED, решетка 128×64



Параметры мониторинга частичных разрядов

Диапазон измерения	0～5000пКл
Чувствительность	Не менее 100 пКл
Точность измерения	Измерение прочности разряда не менее 5%, частота разряда не менее 2%
Диапазон полосы частот	100кГц-5МГц
Мониторинг переменных	Прочность разряда, средняя прочность, частота разряда
Частота разряда	Не более 5000(1сек)



Параметры измерения температуры кабеля

Диапазон температур	-50℃～100℃
Точность	± 0,1 ℃
Степень защиты датчика	IP65



Параметры индикации высокого напряжения

Порог срабатывания	≥0,35 Un
Порог срабатывания реле блокировки	≥0,65 Un
Срок службы	≥100000 часов
Электрическая прочность изоляции	(Соединительныеклеммыдлякорпуса)  2000В1мин
Коммутационная способность реле блокировки	AC 220В/3A;                  DC30В/3A



Параметры индикации  токов КЗ и ЗЗ

Уставка тока срабатывания при КЗ	200A~2000A, стандартная заводская установка составляет 600A, задержка срабатывания более 20 мс
Уставка тока срабатывания при ЗЗ	10A~150A, стандартная заводская установка составляет 20A, задержка срабатывания более 200 мс
Время автоматического сброса	2часа (заводская установка) - 72 часа
Максимальный выдерживаемый ток для датчика	20 кА, 4сек
